DMF與DMCF系列
DigitalMedia™ 4K/60 光纖分配系統
Crestron® DigitalMedia™ 4K/60 光纖分配系統可在光纖傳輸距離上傳輸 4K/60 視頻信號。該系統由使用SFP+ (Small Form-factor Pluggable Plus) 收發模組的 4K 光纖接收器及發送器組成，支持單模和多模光纖。
發送及接收設備以獨立終端形式 (DMF-TX-4K-SFP 與 DMF-RMC-4K-SFP)，和板卡形式 (DMF-TX-4K-SFP 與 DMF-RMC-4K-SFP) 推出。設計了一款8卡槽機箱 (DMF-CI-8) 以容納及驅動 DMCF 系列板卡。
4K/60 光纖分配系統的主要特點及優勢如下：
• 支持完整 DigitalMedia 4K/60 信號
• 支持 IT 工業標準光纖
• DigitalMedia 產品線中，光纖的單一解決方案
• 支持端到端的 HDCP 2.2

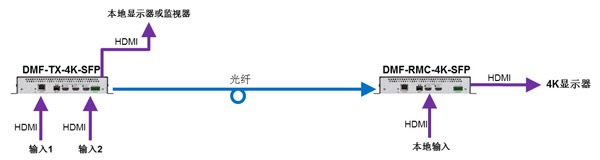

應用場景1:
遠距離點對點光纖傳輸
應用場景2:
集成 DigitalMedia 矩陣切換器
注意:
此處僅以 DM-MD8X8 作為示例。所有插卡型 DigitalMedia 矩陣切換器 (DM-MD8X8、DM-MD16X16 及 DM-MD32X32) 及使用刀片卡的大型 DigitalMedia 矩陣切換器 (DM-MD64X64 及 DM-MD128X128) 均可使用。

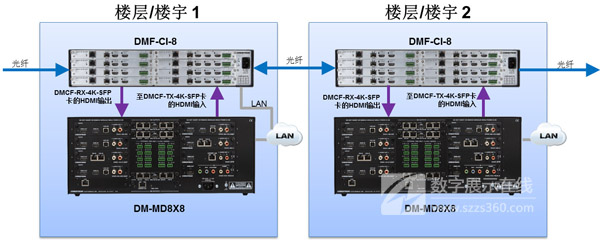

應用場景3:
樓層間或樓宇間的光纖信號分配
應用提示
禁用前面板控制
可以使用「HOME」鍵與「BACK」鍵禁用導航鍵盤以及前面板。
按照以下步驟去禁用前面板的控制功能：
1. 選擇底座菜單的「Front Panel State」。
底座菜單
屏幕上出現的「Disable Front Panel 」信息顯示如下。
2. 選擇「Apply」去禁用前面板控制，屏幕返回通用信息顯示畫面。
(而選擇「Exit」則會取消禁用前面板，并返回顯示底層菜單。)
按照以下任意一種方式操作，可以啟用前面板操作：
• 同時點擊導航鍵盤的選擇 (中心) 按鈕，「HOME 」鍵以及「BACK」鍵。
• 使用 Crestron Toolbox 中的 Text Console，并輸入以下指令：
lcd l off
I 是小寫的 L，并且 off 是用于解除鎖定「前面板控制」操作。
(輸入「lcd l on」可以鎖定「前面板控制」操作，這樣便可禁用前面板控制。)
