條形液晶廣告機，目前市面上所需的常規尺寸不多，更多客戶傾向于按需定制。此次分享下近期定制的一款條形液晶廣告機。
此次方案采用A40L的主板方案，搭配4G功能模塊，以保證安裝現場wifi信號弱和布置有線網絡的成本大與不便利的情況下設備依然有網絡能夠照常使用。
產品功能
1、可分屏播放圖片與視頻。
2、支持各種網絡，包括WIFI、有線和4G。
3、具備音響功能，可播報語音視頻等。
4、通過適配器與DC接口直接供電。
5、功耗約13W。
產品組成
一、主板
1、概述
采用全志A40i Cortex-A7 四核CPU主頻1.2GHz，GPU采用Mali400Mp2。搭載Android4.4.2系統，性?xún)r(jià)比高。芯片平臺繼承了A20接口全面的特性，提升了制程工藝，具備工業及車規標準，穩定性出眾。
2、特點
♦ 高清晰度。最大支持1080P的解碼和各種LVDS信號顯示屏；支持HDMI視頻輸出，最大支持1920X1080@60fps
♦ 雙屏同顯或異顯，支持LVDS+HDMI，LVDS+VGA，HDMI+VGA，MIPI+HDMI，MIPI+VGA等幾種雙屏同顯或異顯模式 。
♦ 支持遠程、TF卡、PC等多種升級方式。
♦ TF卡/U盤配置屏參，即插即亮，完美支持各尺寸，各分辨率LVDS顯示屏。
♦ 完美支持行業主流發布軟件、行業應用軟件，即裝即用。
♦ 完美支持紅外、光學、電容、電阻等多種主流觸摸屏，支持免驅觸摸屏的HID配置，無需調試。
♦ 高擴展度。5路USB和4路串口，完美支持主流USB/串口設備，打印機、刷卡器、密碼鍵盤、指紋儀、攝像頭、身份證識別、二維碼掃描儀等。

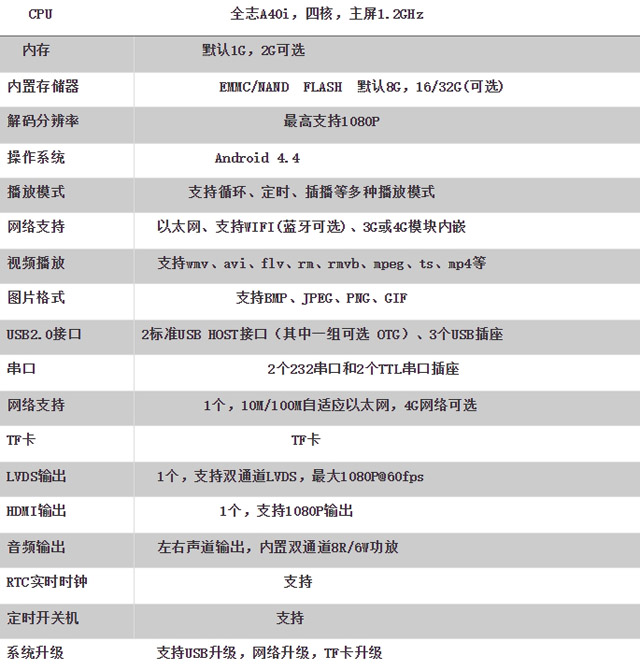

3、功能
4、外觀及接口示意圖
二、液晶屏
液晶屏是采用超前的激光切割技術，將原裝進口玻璃進行切割而成，需要極其精湛的技術方可，比大屏幕的切割技術要求更嚴格，操作難度更大。
屏幕參數
顯示區域：344.23mm*90.5mm
分辨率：1920*504px
顯示色彩：16.7M
亮度：250cd/㎡
響應時間：5ms。

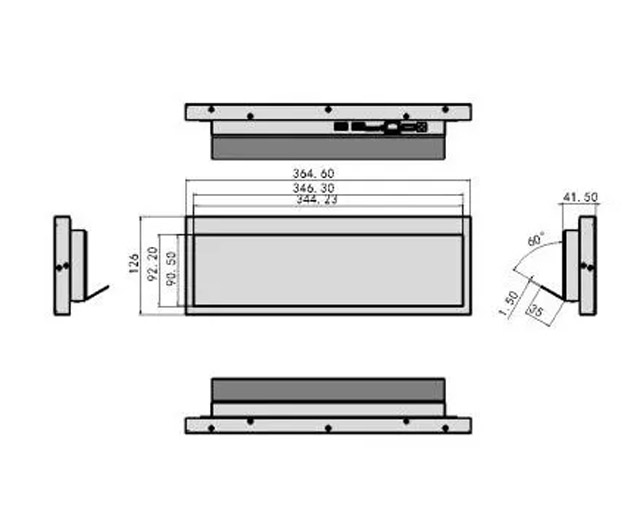

產品尺寸
整機尺寸為364.6mm*126mm*41.5mm，可做壁掛，亦可做桌面式。

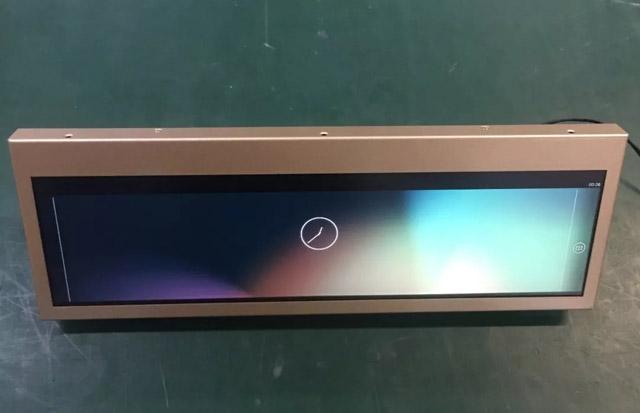

產品實拍
