以科技，賦未來！——SBOLA世博萊展廳中控應用方案
以科技，賦未來！——SBOLA世博萊展廳中控應用方案
　前言

隨著社會的發展進步,具有互動性、傳播性和科技體驗感的數字展廳順應科技發展的需要，成為了現今企業的標配。現代化的數字展廳多運用大量的聲、光、電等技術進行打造。要高效管理諸多設備，我們需要一套系統將它們集中起來進行智能化管理。

　SBOLA世博萊展廳中控系統

SBOLA世博萊展廳中控系統是一種對展廳所有聲、光、電設備進行集中管理和控制的智能化系統。它功能強大、應用廣泛、使用靈活。能夠根據用戶的控制意愿和控制邏輯實現智能化、遠程控制，系統適用于多會議系統集控和大型展廳集中控制管理。它能夠全面提升展廳的日常運營效率，發揮出展廳的最大價值。
SBOLA世博萊展廳中控系統

　系統功能描述

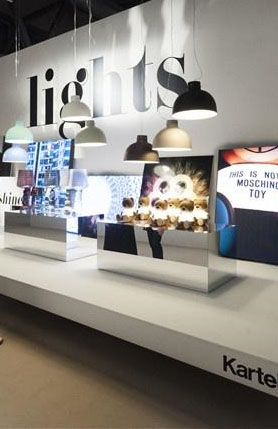

  • 燈光開關控制

    使用電源管理器控制燈光開關。電源管理器每一路有三個端子，常閉、常開、公共。控制燈光開關需要將燈光的火線接入常開端，公共端接公共火線，燈光零線與公共零線并一起。電源管理器到中控只需要布一根網線即可。

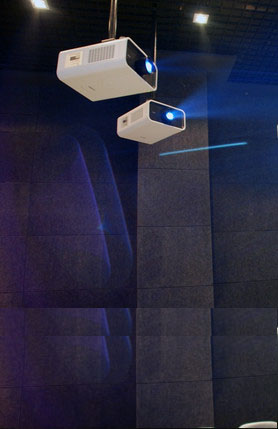

  • 投影機開關控制

    使用RS232/RS485/IR/NETWORK控制投影機開關。使用RS232/RS485/IR控制投影機，布線就直接布一根網線到中控RS232/RS485/IR的端口上即可。如果使用NETWORK控制投影機，布線就直接一根網線到路由器或交換機，與中控在同一個網絡即可。

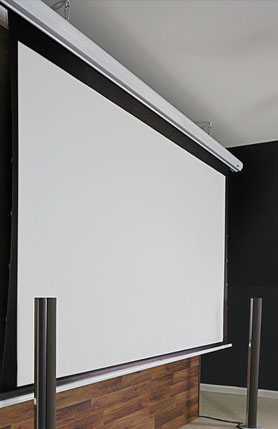

  • 電動幕布/電動窗簾

    使用RS232/RS485/IR控制電動幕布/電動窗簾的升降停。使用RS232/RS485/IR控制電動幕布/電動窗簾，布線就直接布一根網線到中控RS232/RS485/IR的端口上即可。

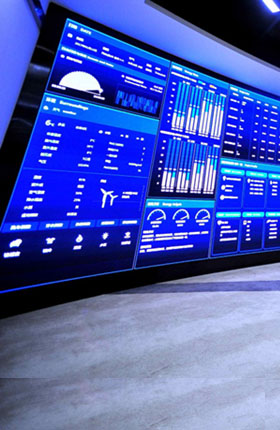

  • 拼接屏開關

    使用RS232/RS485控制拼接屏開關。布線只需一根網線到中控的RS232/RS485的端口上即可。

  • 拼接處理器控制

    使用RS232/RS485控制拼接處理器的模式選擇、信號切換等。布線只需一根網線到中控的RS232/RS485的端口上即可。

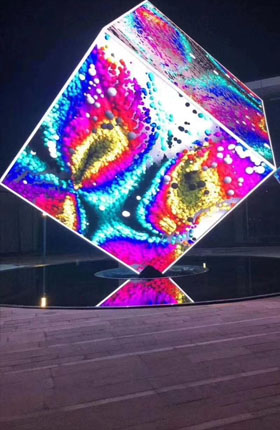

  • LED屏控制

    有的LED屏配電箱支持RS232/RS485控制開關。有的LED屏配電箱支持短路信號控制開關。有的LED屏沒有配電箱，可使用電源管理器+交流接觸器控制LED屏開關。

  • LED視頻處理器

    使用RS232/RS485/NETWORK控制視頻處理器的信號切換、調用模式等。使用RS232/RS485控制需要布一根網線到中控主機串口即可。使用NETWORK控制需要布一根網線到交換機或路由器，與中控在同一個網絡即可。

  • 電腦控制

    控制電腦開關可以使用網絡控制或繼電器控制開關。使用網絡控制電腦，如果只想控開關機需要在電腦上運行一個“UDP關機軟件”或者使用繼電器控制電腦開關機。如果控制視頻播放，需要在電腦上運行我們的“視頻播放器”，播放軟件包含關機功能。

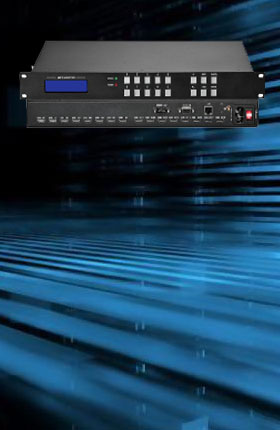

  • 視頻矩陣

    使用RS232/RS485控制矩陣的視頻信號切換。使用RS232/RS485控制需要布一根網線到中控主機串口即可。

  • 音頻處理器

    使用RS232/RS485控制音頻處理器的音量調節控制。使用RS232/RS485控制需要布一根網線到中控主機串口即可。

  • 功放/音響

    可以使用電源時序器控制電源開關。功放也可以使用IR控制開關。

  • 更多......

    SBOLA世博萊展廳中控系統還可以實現更多其它設備的控制功能... ...

　聯動控制
視頻&燈光聯動控制：電腦裝我們的“視頻播放”軟件，燈光使用電源管理器或燈控臺，實現聯動效果。如：視頻播放到講解A區的房子，我們就可以控制沙盤上A區沙盤的燈光開關，或控制搖頭燈將燈光打到A區。講解到B區，我們就關閉A區燈光，打開B區沙盤燈光或將搖頭燈打到B區沙盤上。每個區域的燈分一路電。 視頻&紅外聯動控制：電腦上裝我們的“視頻播放”軟件，在顯示器的前面裝一個紅外感應器。紅外感應器與中控需要走一條網線，接到中控的IR/IO端口上。當有人走到顯示器前，觸發紅外感應器，中控就會給電腦發一個播放視頻的控制指令。當人從顯示器前離開，也會觸發紅外感應器，中控就會給電腦發一個暫停播放控制指令。可根據實際情況發對應的控制指令。
串口控制(RS232/RS485/DMX512)
——中控主機模塊
基本可以控制所有支持串口的設置。比如展廳的投影機開關、矩陣的視頻信號切換、音頻處理器的音量調節、攝像頭的上下左右控制、拼接屏開關、拼接處理器模式調用、電動幕布、電動窗簾、電源時序器、LED視頻處理器等等。 		紅外控制(IR/IO)——中控主機模塊
使用紅外控制電視機開關，信號選擇，音量+/音量- 等。
如果功放的數量少，沒必要接到電源時序器上就可以使用 紅外 控制功放的大小調節開關等。
控制各種支持紅外的落地空調、中央空調，控制開關、溫度設置等，布線簡單。
如果想用紅外做視頻播放聯動（人靠近顯示器就播放視頻，離開就停止播放），可以使用IO加紅外感應設備就可實現。
有的設備也支持紅外控制（電動幕布、攝像頭）也都可使用紅外控制。 		繼電器控制(RELAY)——中控主機模塊
控制電源時序器開關。有的電源時序器不支持串口控制，就可以使用繼電器做短路控制。
電腦主機開關。有些電腦主板不支持網絡喚醒，直接用強電關電腦又會損壞硬盤，就可以使用繼電器做短路控制。只需要在電腦的電源鍵引出兩根線，接到繼電器上就可以了。
幕布升降。有的幕布不支持串口控制，支持短路控制升降，就可以用繼電器來控制。
……
網絡控制——中控主機模塊
控制視頻播放。在電腦上裝一個我們的視頻播放軟件（視頻播放控制），通過在平板的視頻列表即可選擇播放某一個視頻源，控制音量大小，播放/暫停等操作。
控制電腦開關。在電腦上安裝一個關機軟件（UDP關機軟件），即可實現通過網絡控制電腦關機，電腦開機使用網絡喚醒。只需要一根網線與交換機或路由器連接，與中控主機在同一個網絡里就可以了。
控制投影機開關。支持網絡控制的投影機，我們也可以使用網絡控制。只需要將投影機接到交換機或路由器，與中控在同一個網絡就可以了。
中控主機
* Contex-A9 CPU，512M DDR內存，1G Flash閃存，8G 擴展存儲；
* 2個Arm® Cortex®-A9內核，運行頻率高達1 GH；
* 外置LCD顯示屏，可顯示設備運行狀態和網絡狀態；
* 外置LED端口狀態指示燈，獨立指示端口運行狀態；
* 采用LUA腳本語言和模塊化兩種編程語言，既滿足簡單的系統控制，又自定義模塊，可靈活編寫各種通訊協議，適應各種控制設備。基于全字符串處理，解決傳統中控不能實現的多種功能。
* 2路NET總線接口，支持SD-NET協議，支持自定義NET協議，最大可支持4096個總線協議設備；
* 單機最大可支持10個獨立可編程串行接口，每一路獨立可編程串行接口支持雙向RS232、雙向RS485及DMX512協議；
* 單機最大可支持16路紅外/IO復用接口；
* 單機最大可支持10路DMX512接口；
* 單機最大可支持8路干接觸點接口；
* 支持同一串行接口實時變更配置，實現同一接口多種波特率、配置模式同時運行；
* 支持紅外/IO復用，支持IO高、低電平觸發，支持IO高、低電平輸出；
* 紅外載波全頻段兼容、支持獨立，驗證紅外學習及紅外仿真；
* 配置雙紅外學習系統：USB移動紅外學習棒及內置主機的學習模塊，支持紅外硬件學習；
* 支持端口故障檢測功能，實時檢測各端口狀態；
* 支持多機級聯，支持局域網組網通信；
* 支持TCP server、TCP client、UDP server、UDP client及HTTP；
* 支持TCP/UDP多線程通信，支持TCP客戶端長/短連接，TCP/UDP客戶端鏈接數最大可支持20000個，TCP/UDP服務端鏈接數最大可支持100個；
* 內置宏模塊，支持自定義函數模塊，方便用戶自行管理私有設備；
* 內置高精度時鐘系統，實時同步網絡時鐘，支持自定義某一時刻動作觸發、定時觸發及時間軸觸發；
* 內置大容量存儲空間，支持數據掉電存儲，記錄實時歷史數據；
* 支持多IP地址設定，支持跨網段控制；
* 系統支持ZIGBEE、WIFI、有線網絡等多種通訊方式；
* 系統支持遠程維護、調試、診斷;
* 系統內置web服務器，支持網頁控制；
* 系統支持IOS、安卓、window終端控制。
* 具有CE，RoHS認證，具有第三方檢測報告，具有可靠性測試報告，具有ISO9001：2015認證，具有計算機軟件著作權。
8路串口分配器
1、 1路RS-232串口輸入，8路RS-232串口輸出；
2、 輸入數據可指定切換至八路的任何一路輸出；
3、 輸出數據的波特率和校驗方式可自定義設定；
4、 ★自帶RING OUT輸出接口，可用于設備的級聯控制；
5、 ★與控制主機配合使用時不占用原有串口；
6、 通過面板指示燈，可以清楚觀察端口的操作；
7、 結合世博萊（SBOLA）中控使用，可節省控制端口的成本；
8、 使用低壓電源，安全可靠；
9、 尺寸：483mm長×160mm寬×44mm高；
電源管理器
1、 內置8個大電流繼電器，最大電流值20A，最大負載能力2200W/路，總負載能力16KW；
2、 手動控制：在機器的正前方，有8個撥碼開關，緊急情況下可以手動控制繼電器的開關，在中控出現故障時可以使用這一功能，很好的保護其他的設備；
3、 ★IO控制：在機器的內部有8個IO接口，在沒有中控的情況下也能使用，用途更廣；
4、 ID選擇 ：內置ID選碼開關，最多可選址255個；
5、 支持8路繼電控制，每路繼電器都有三連接點的接線柱,具有常開與常閉的功能；
6、 前面面板帶LED顯示，可指示每個通道工作狀態；
7、 ★支持SD-NET網絡接口、RS232接口、CAN接口，可方便與第三方控制器兼容；
8、 ★可選配ZIBEE無線模塊，實現無線組網控制；
9、 ★具有CE、RoHS認證，具有第三方檢測報告。
紅外感應器
紅外感應器放到每臺一體機的前面，控制線接到中控主機的IO口上。當有人從一體機面前經過就會觸發紅外感應設備，中控就會收到一個控制狀態，中控再通過網絡給提前在一體機上安裝的播放軟件發一個播放/暫停等控制指令。
交換機與路由器
將13臺一體機與中控部署在同一個網絡內。這樣就可以實現中控到每臺一體機之間的網路通訊。
平板電腦
在平板上安裝一個TouchControl控制軟件，即可實現人機交互控制。
