隨著LED顯示屏的應用越來越廣泛，LED顯示屏的電學參數也越來越被消費者重視和關心。大家都知道LED顯示屏是由一張一張LED模組拼接而成，屏背面連接LED電源，再連接電源線和信號線。那么如何計算LED顯示屏的電源數量呢？

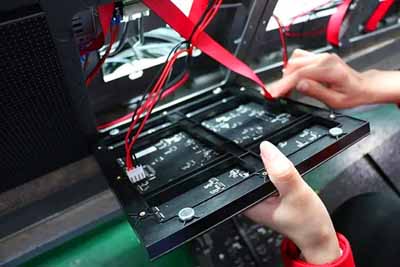

LED顯示屏模組是由LED燈珠、PCB線路板、IC、套件等原材料組合加工生產而成，LED顯示屏模組工作原理是恒流IC驅動LED燈珠內的發光芯片來顯示色彩。從顯示色彩上來說，LED顯示屏模組區分單色、雙色、全彩三種類型。從應用范圍上來說，LED模組區分戶內模組和戶外模組。
一般來講，全彩LED模組電流大，單雙色LED模組電流相對小，戶外LED模組電流大，室內LED模組電流相對小一點。但工廠在調試LED模組“白平衡”時，常規單張LED顯示屏模組工作電流一般在10A以下。
首先，我們要測量出單張LED模組的電流。
我們可以使用萬用表接入電路中來測量LED模組的電流實際參數。今天我們就以P10-4S戶外LED顯示屏模組為例，一步一步講解如何測量模組電流參數。
第一步，準備器材和物品
我們準備幾張P10-4S戶外LED顯示屏模組，一個萬用表（可測直流10A以內電流），電線若干，電工膠布，剝線鉗，LED顯示屏控制卡，LED顯示屏電源。
第二步，正確連線
本次測量實驗中，我們將萬用表當作直流電流表來使用。萬用表測直流電流最大量程為10A。我們將萬用表串聯接入LED模組工作的電路中，具體接線順序為：
1、交流220V接LED電源（相當于變壓器作用，將220V交流電變壓輸出為5V直流電）的輸入端
2、從輸出端正極接一根線到萬用表的紅線筆（正極）
3、紅線插萬用表上紅色“10A”孔
4、黑色線筆接模組電源線的紅線（正極）
5、模組電源線正常插到模組上
6、模組電源線的黑線（負極）接回到LED電源的輸出端負極。
第三步，測量讀數
我們看到，當插上輸入電源插座，整個LED顯示屏點亮以后，單張模組電流并不是很大，隨著播放內容的變化，萬用表上的讀數也在波動，基本維持在1-2A。
我們按控制卡上的測試鍵來切換屏的狀態得到如下實驗數據：
a.“打全白”電流最大，大約在5.8A
b.紅色和綠色狀態時電流都在3.3A
c.藍色狀態時電流為2.0A
d.切回到正常播放節目內容時電流在1—2A之間波動。
第四步，計算
現在我們可以根據以上測量結果計算出一個LED電源可以帶載幾張LED模組。具體計算方法為：每個LED電源本質上是一個變壓器，以我們常用的200W開關電源為例，廠家給出帶載參數為“輸出5V40A”，“有效轉化率為88%”。
LED開關電源提供的有效功率：P=88% x 200W=176W，根據公式：P=UI 可以得出單張LED模組的最大功耗：P1=UI=5V x 5.8A=29W，由此可以算出單個LED開關電源可以帶載的模組數量：n=P/P1=176W/29W≈6.069
我們根據以上計算得知：帶載LED模組不超過6張時，LED電源不超載。
而我們計算的電流為LED模組“全白”時的最大電流，而正常播放時的工作電流往往只有最大電流的1/3—1/2，故按照最大電流計算所得帶載數量為安全帶載數量。那么一整塊大的LED顯示屏一共由多少張LED模組拼接而成，再除以這個安全帶載數量，即可以得到一塊LED顯示屏使用了多少個LED電源。
