您是否擔心您昂貴的太陽能光伏系統有一天會遇到雷擊電涌而損壞？

目前現實情況是，大多數光伏和太陽能系統都忽視防雷保護，很多雷擊頻繁的地區設備沒有安裝浪涌保護器，過載電涌和電壓是危險的，即使是最輕微的電壓尖峰也會損壞從太陽能電池板陣列，和光伏系統中精密的電子設備。除此之外，如果沒有防雷保護，您在能源效率方面所做的任何投資都將毫無用處，因?yàn)殚W電是太陽能電池板故障的主要原因之一。

為您的太陽能光伏系統購買地凱科技浪涌保護器SPD的終極指南就是我們今天要介紹的內容。讓我們現在開始。

為什么太陽能/光伏系統需要浪涌保護器？

如您所知，太陽能電池板安裝在戶外。它使它們直接暴露在雨、風和灰塵等惡劣條件下。 在這種天氣條件中，雷擊需要特別注意，因?yàn)樗鼈儠?huì)嚴重影響光伏系統的安全和性能。

當雷擊擊中地面時，它會釋放能量，影響地面上的電場。對于太陽能光伏電站來說，這帶來了兩個風險：

1.閃電和風暴以物理破壞屋頂上的太陽能設備的直接影響。瞬態過電壓通過磁耦合流過電纜，這可能導致敏感元件（如印刷電路板 (PCB)）損壞。

2.在雷擊頻繁的地區，未受保護的光伏系統將遭受反復且嚴重的損壞。 這可能導致巨大的維修和更換成本、系統停機時間延長和收入損失。

防雷太陽能浪涌保護器(SPD) 旨在限制瞬態過電壓并將電流波轉移到大地。 此外，它將過電壓的幅度限制在對電氣基礎設施和開關設備安全的值之內。

太陽能/光伏系統需要多少太陽能浪涌保護裝置？

由于光伏發電場產生直流 (dc) 電力，因此將這種電力從直流轉換為交流所需的逆變器是至關重要的組件。不幸的是，逆變器不僅對雷擊極為敏感，而且價格也非常昂貴。

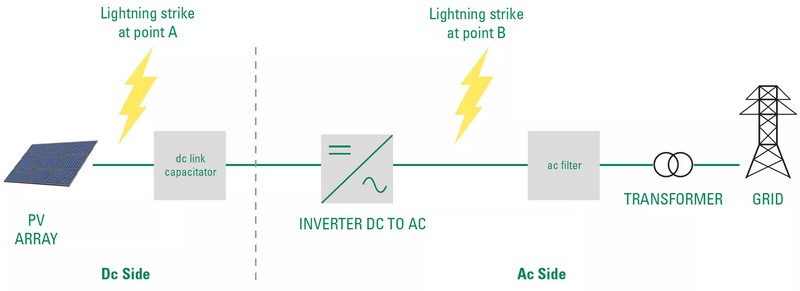

當雷擊A點時（圖1)，太陽能光伏板和逆變器很可能損壞。 B點的雷擊只會損壞逆變器。 因此，交流和直流線路都需要正確選擇和安裝合適的浪涌保護器。

太陽能光伏系統中安裝的 SPD 數量取決于面板和逆變器之間的距離。

當太陽能電池板之間的電纜長度小于10米時：1 SPD應安裝在逆變器、匯流箱或靠近太陽能電池板的位置。

當直流電纜超過10米時：在電纜的逆變器和太陽能模塊端都需要更多的浪涌保護器。

地凱科技光伏專用SPD浪涌保護器如何保護太陽能光伏系統？

用最簡單的術語來說，地凱的太陽能（光伏）浪涌保護器能控制瞬態電壓，并在受保護電路上出現瞬態電壓時將電流引導回其源或接地。

為確保能量首先流向地面以防止過電壓，最重要的組件是金屬氧化物壓敏電阻 (MOV)。 它在不同的條件下在高阻抗和低阻抗?fàn)顟B(tài)之間轉換。

太陽能浪涌保護裝置處于高阻抗?fàn)顟B(tài)，在典型工作電壓下對太陽能光伏系統沒有影響。 當電路上出現瞬態電壓時，SPD 進入導通狀態（或低阻抗）并將浪涌電流轉移回其源或接地。 這將電壓限制或鉗制到更安全的水平。 瞬態轉移后，SPD 自動重置回其高阻抗?fàn)顟B(tài)。

如何為太陽能光伏系統選擇合適的浪涌保護器？

太陽能/光伏系統具有明顯的特性（高達1500伏的高直流系統電壓），因此需要專門為其設計的 SPD。太陽能/光伏系統中交流和直流側的不同，通過使用適當?shù)奶��?yáng)能浪涌保護裝置來保護交流和直流側免受雷擊非常重要。

直流側需要特定的直流防雷器，交流側也是如此。故障情況下，在錯誤的交流或直流側使用錯誤的SPD浪涌保護器是危險的。

地凱科技防雷太陽能浪涌保護器（SPD）的種類

在太陽能/光伏應用中，SPD 根據其電阻可分為三種類型：1 型、2 型和 1+2 型。

1 型 SPD： 應對帶來能量激增的直接打擊。

2 型 SPD： 減少來自多種來源的過電壓。

類型 1+2 SPD： 這兩種特性可以結合起來提供完整的保護。

為太陽能/光伏系統選擇合適的 SPD 模型，應牢記以下幾點：

閃電輪閃光密度；

系統的工作溫度；

系統電壓；

系統的短路電流額定值；

要保護的波形的電平

標稱放電電流。
