詳細規格 |
||
|
尺寸規格

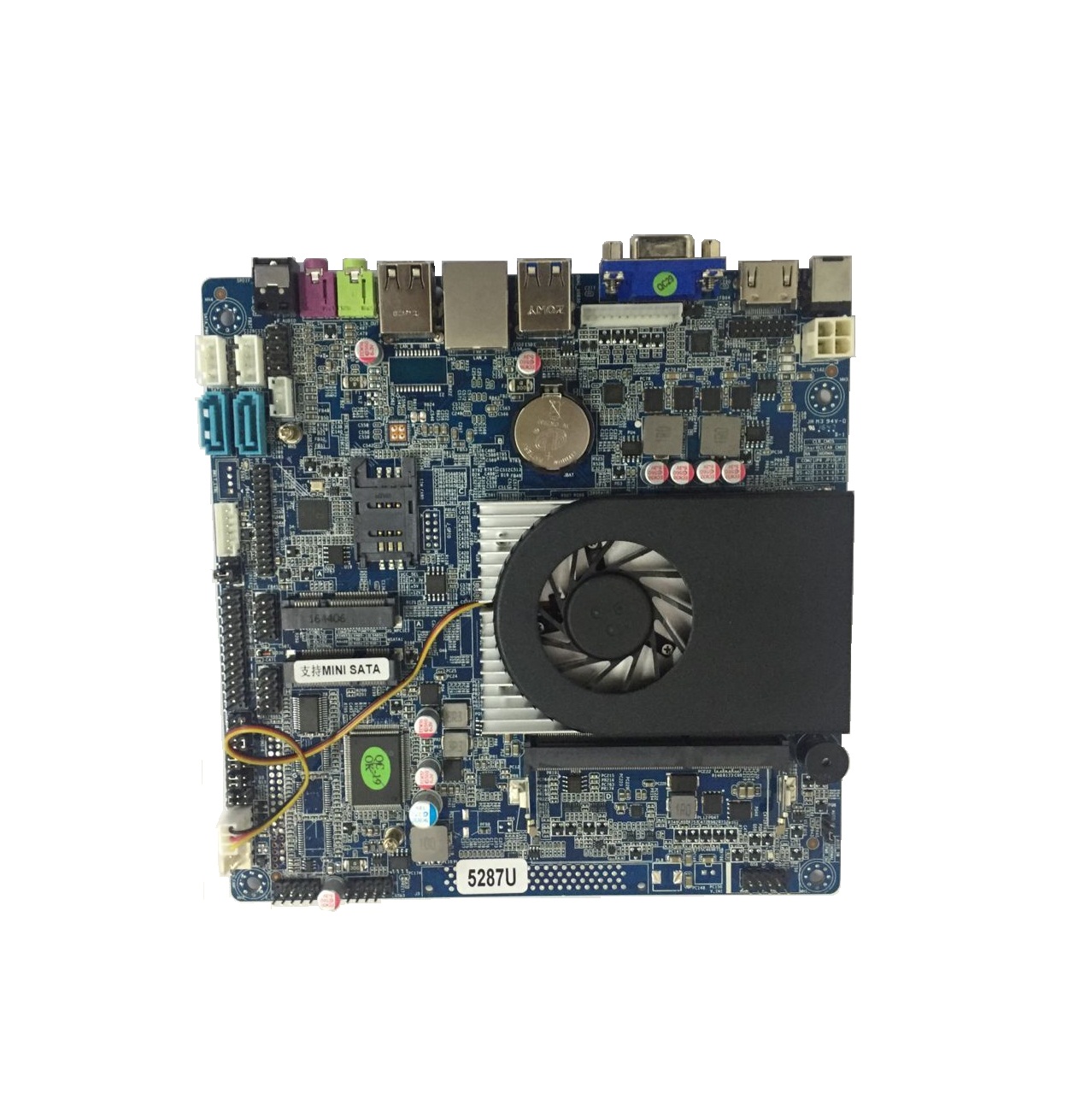

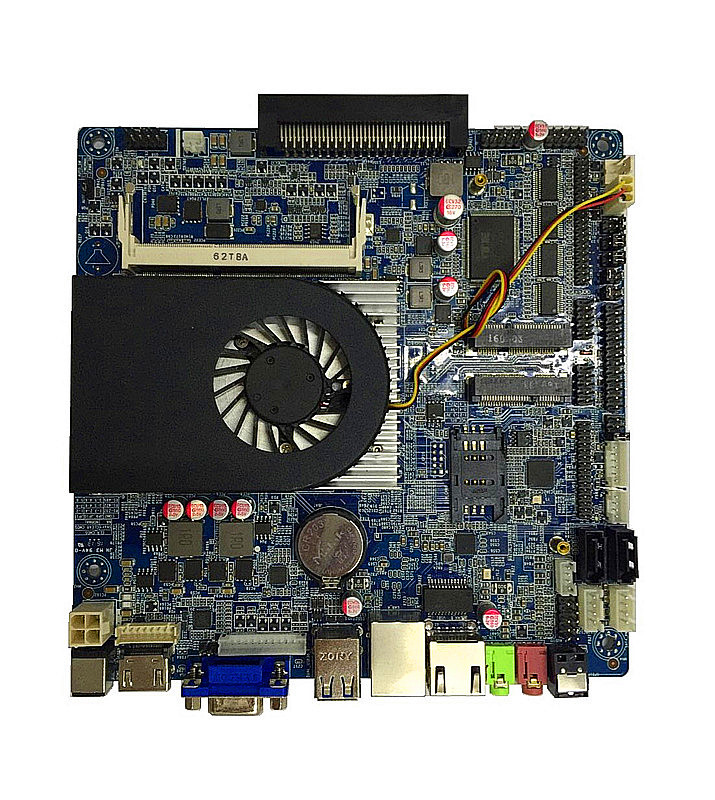

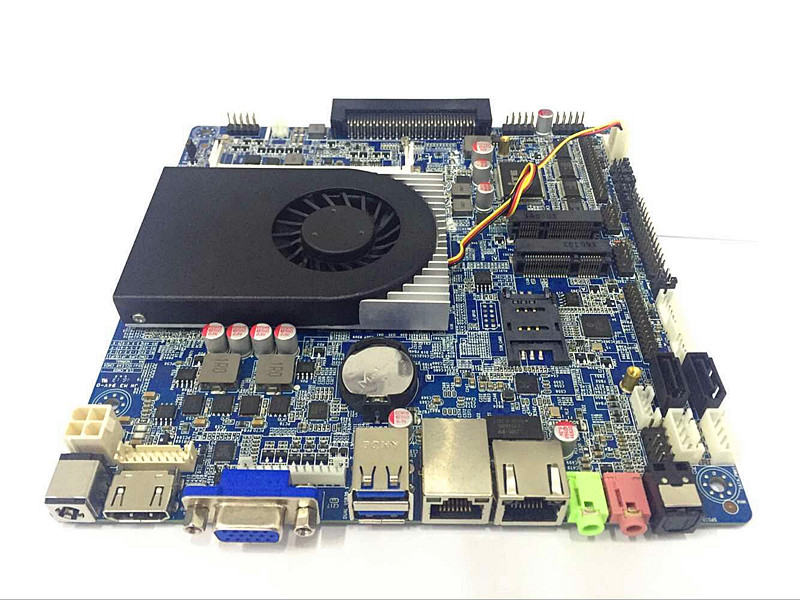

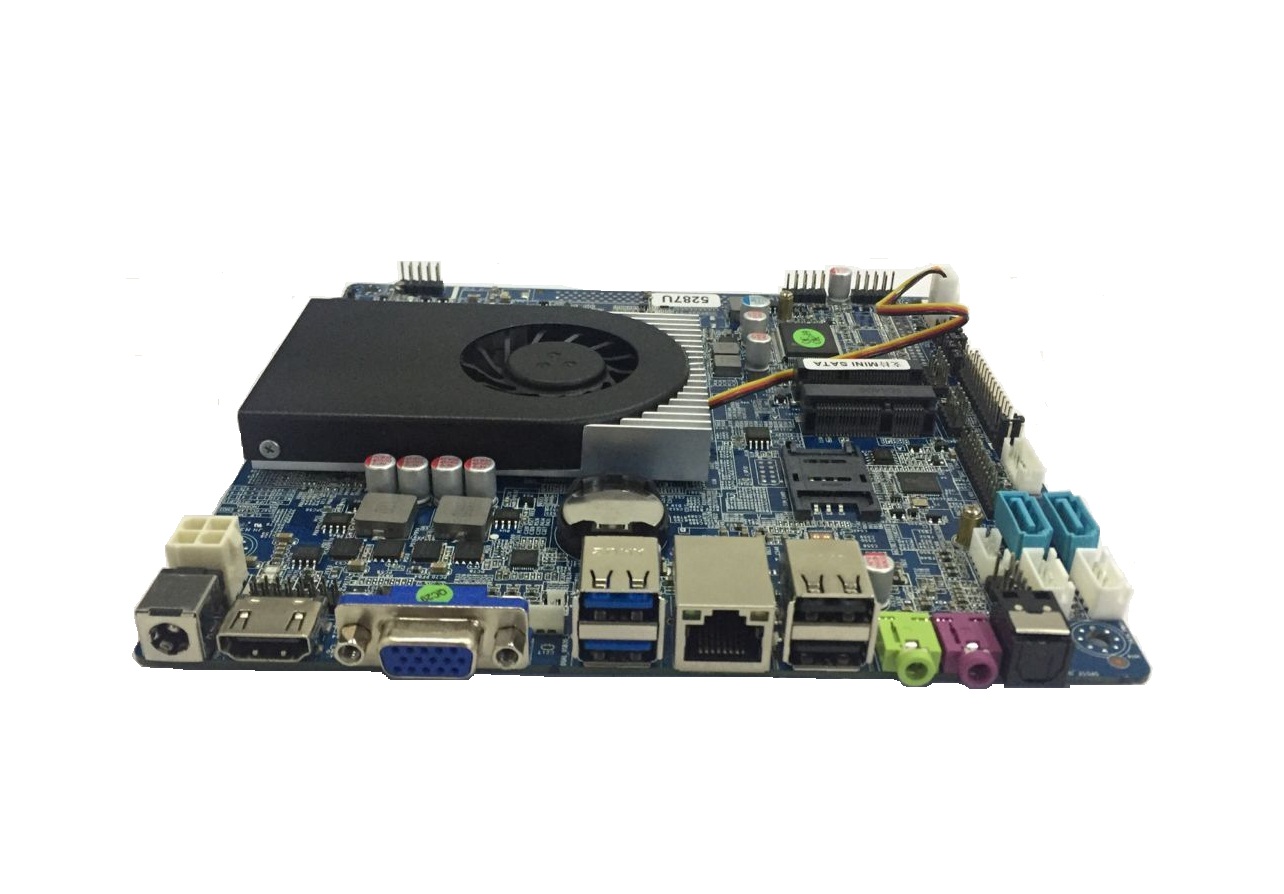

Mini-ITX構架，170mm*170mm |
|
音頻接口 集成Realtek ALC662 HD數字音頻解碼器 支持Line-In,Line-out,MIC-in接口，配備前置插針引腳。支持3W/5W功放喇叭 |
|
處理器 Haswell-U，4代5代 I3/I5/I7。 |

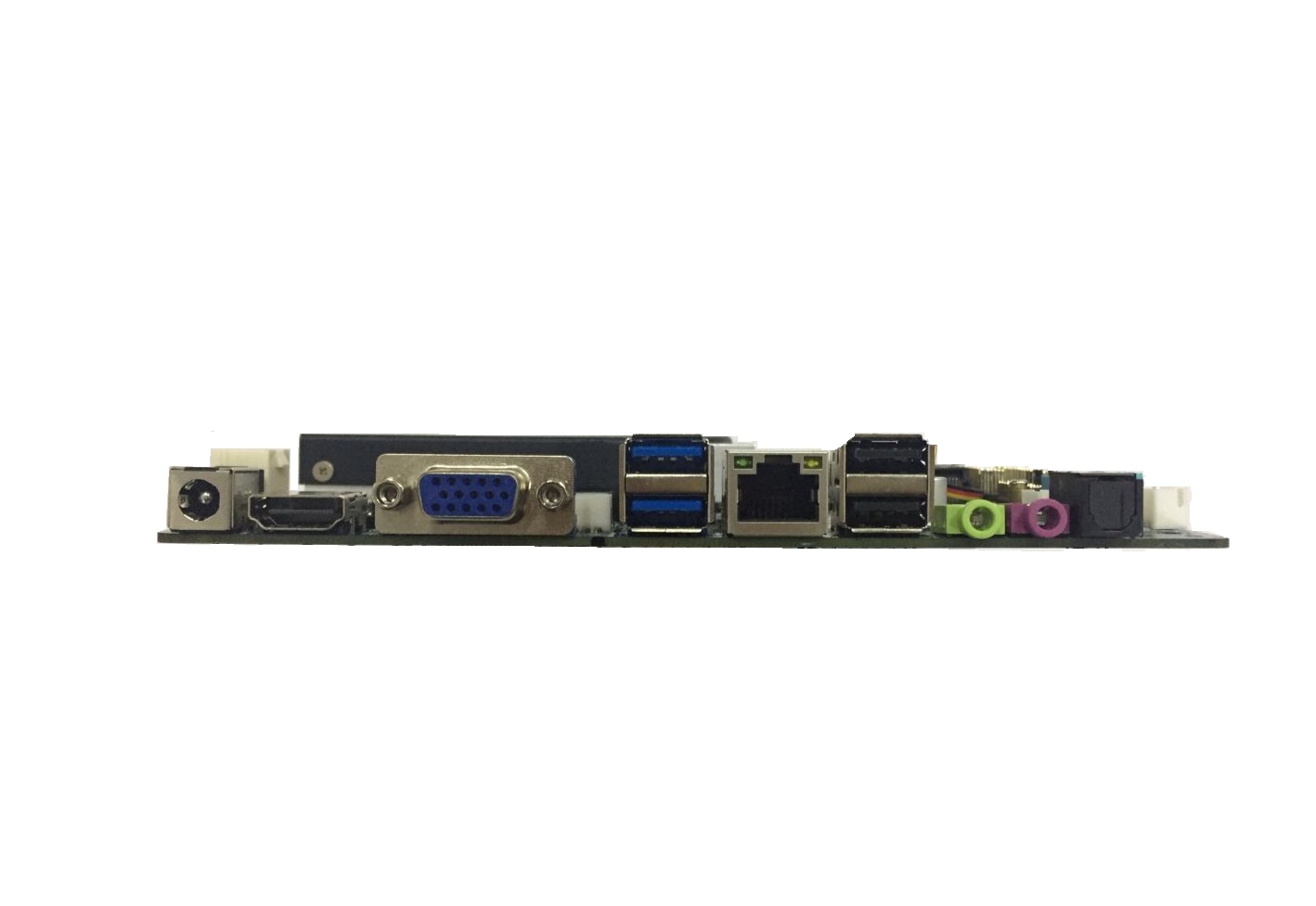

I/O擴展 2*USB3.0，6*USB2.0.6*RS232 COM，1*RS485。 支持COM口5V/12V起電。 可選支持OPS擴展 |
|
|
芯片組 Haswell-U高速芯片組 |
系統監測/看門狗 支持CPU溫度檢測、風扇轉速，系統溫度。 |
|
|
內存 1* SO-DDR3L 1600內存，最大支持8G |
擴展總線 2* Mini-PCIE擴展槽 ，支持WIFI/3G/MSTA/GPS |
|
|
顯示接口
集成HD4400顯示核心，支持動態內存分配（DVMT），支持HDMI、VGA.LVDS,支持三屏顯示。HDMI支持4K極清 |
運行環境 電源：DC 12V/19V電源 工作溫度：-10~60度 相對濕度：5%~95%，無冷凝。 |
|
|
硬盤存儲 2*SATA3.0，1*MSATA3.0 |
BIOS AMI BIOS，支持寫保護。上電開機，定時開機，遠程開關機設備智能識別 |
|
|
網絡接口 1*Realtec8111F千兆接口，支持網絡喚醒。可選支持雙網 |
操作系統 |
|
硬件特性
|
圖型顯示 |
描述 |
|||||||||
|
顯示芯片及核心 |
HD Graphics (Sandy Bridge) |
|||||||||
|
接口類型 |
VGA |
DB15接口 |
||||||||
|
LVDS |
1*30Pin插座 （24bit）雙通道 |
|||||||||
|
HDMI |
有 |
|||||||||
|
顯示模式 |
雙顯 |
支持雙顯模式（復制模式、擴展模式）（DOS單顯） |
||||||||
|
接口定義 |
1*12PIN VGA排針定義：
1*30 PIN LVDS CONNECTOR PIN 定義：
背光電源接口定義BKLT-CON：
工作電壓選擇插針VCC_SEL：
|
|||||||||
