當前位置：首頁 > 產品信息 > QM9400-I3-4010U/4005U

產品名稱：QM9400-I3-4010U/4005U

QM9400-I3-4010U/4005U

產品說明：

QM9400/QM9500是一款DC超薄、高速度的主板。基于intel Haswell-U平臺。支持4代和5代I3/I5/I7系列CPU。主要應用于金融、零售、一體機、廣告機、工控機等領域。

主要特性

★ 支持4代CPU：I3-4005U、I5-4210U、I7-4510U等；

★ 支持5代CPU：I3-5005U、I5-5287U、I7-5500U等；

★ HDMI輸出支持4K顯示。

★ 速度快，支持DDR3 1600低壓（1.35 V）內存。

★ 支持HDMI+VGA+LVDS三屏顯示，可同顯、異顯。

★ 板載6COM接口，支持COM口取電5V、12V，支持一個1*485

★ 板載1*MINIPCIE，支持WIFI/3G/4G，1*MSATA，支持MSATA盤。

★ 千兆網卡，雙網可選
★ 支持雙八24位LVDS
★ 可選支持OPS擴展

CPU擴展知識：以下都是雙核四線程

4代：酷睿I3-4005U雙核1.7G；I3-4010U雙核1.7G；I3-4030U雙核1.9G；

酷睿I5-4210U雙核1.7G，最大睿頻2.7G；

酷睿I7-4510U雙核2.0G，最大睿頻3.1G。

5代：酷睿I3-5005U雙核2.0G；I3-5010U雙核2.1G；

酷睿I5-5287U雙核2.9G，最大睿頻3.3G；

酷睿I7-5500U雙核2.4G，最大睿頻3.0G。

詳細參數：

ELSKY QM9400/QM9500說明書

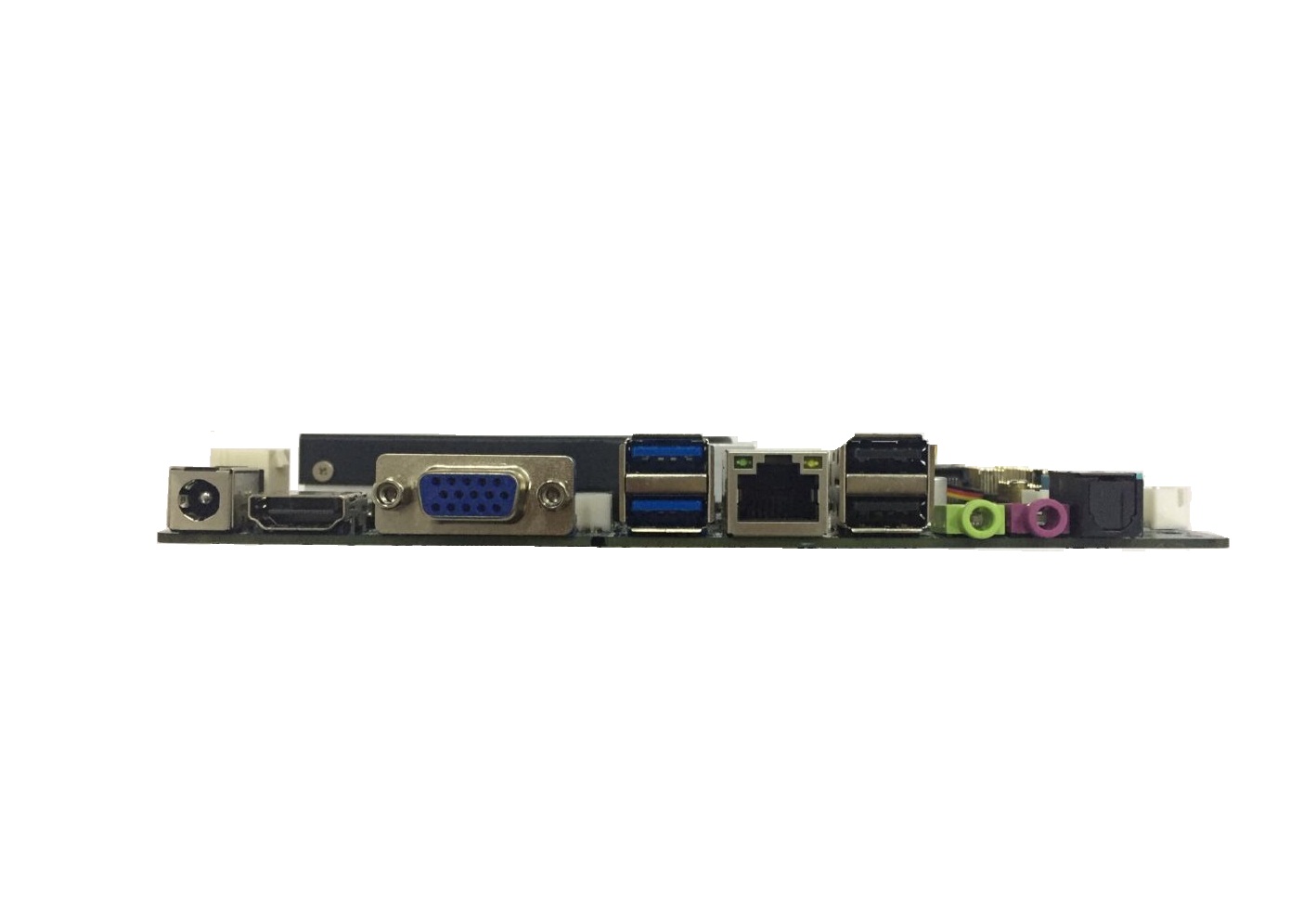

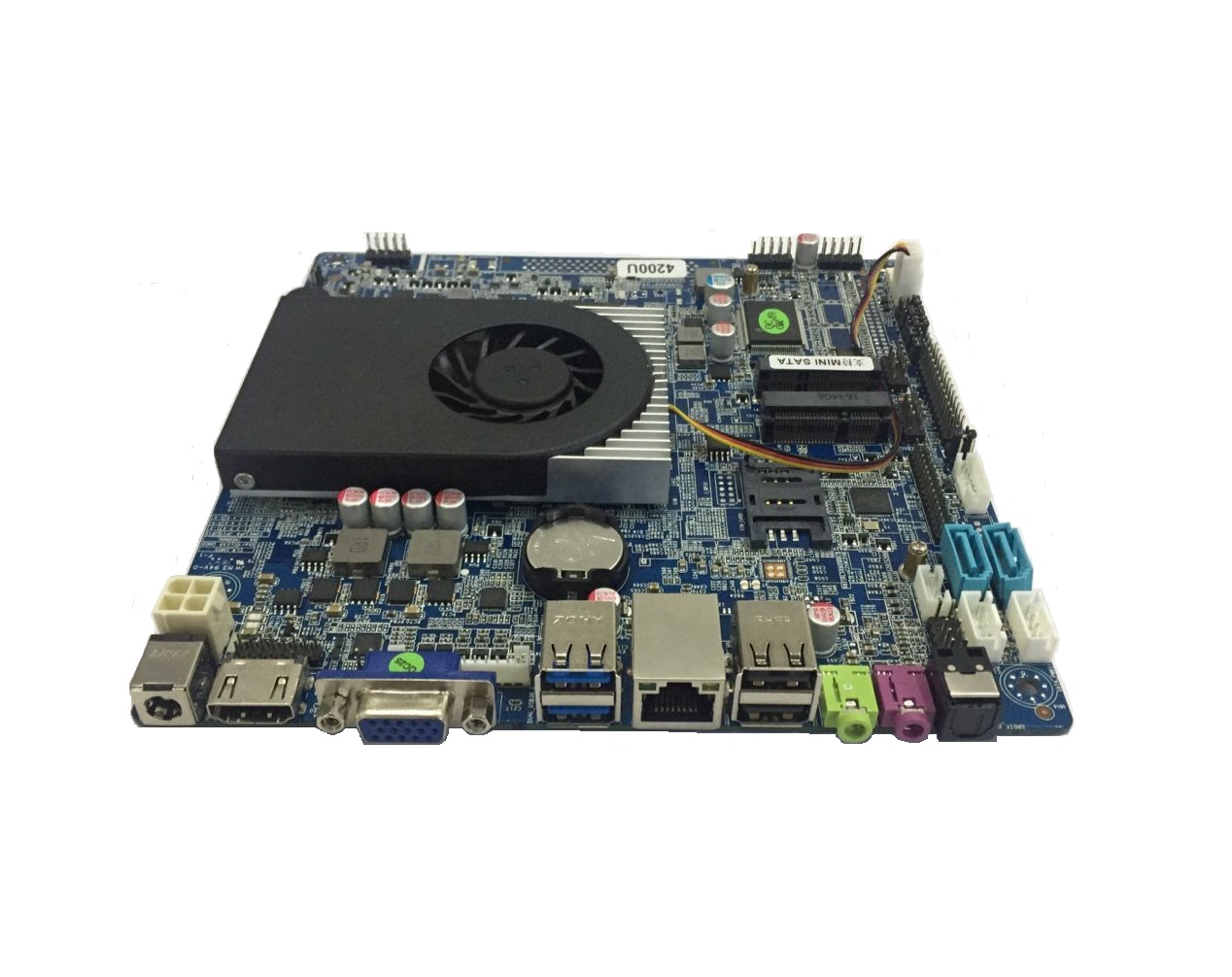

主板圖片

概述

QM9400/QM9500是一款DC超薄、高速度的主板�；�intel Haswell-U平臺。支持4代和5代I3/I5/I7系列CPU。主要應用于金融、零售、一體機、廣告機、工控機等領域。

主要特性

★ 支持4代CPU：I3-4005U、I5-4210U、I7-4510U等；

★ 支持5代CPU：I3-5005U、I5-5287U、I7-5500U等；

★ HDMI輸出支持4K顯示。

★ 速度快，支持DDR3 1600低壓（1.35 V）內存。

★ 支持HDMI+VGA+LVDS三屏顯示，可同顯、異顯。

★ 板載6COM接口，支持COM口取電5V、12V，支持一個1*485

★ 板載1*MINIPCIE，支持WIFI/3G/4G，1*MSATA，支持MSATA盤。

★ 千兆網卡，雙網可選
★ 支持雙八24位LVDS
★ 可選支持OPS擴展

CPU擴展知識：以下都是雙核四線程

4代：酷睿I3-4005U雙核1.7G；I3-4010U雙核1.7G；I3-4030U雙核1.9G；

      酷睿I5-4210U雙核1.7G，最大睿頻2.7G；

      酷睿I7-4510U雙核2.0G，最大睿頻3.1G。

5代：酷睿I3-5005U雙核2.0G；I3-5010U雙核2.1G；

      酷睿I5-5287U雙核2.9G，最大睿頻3.3G；

      酷睿I7-5500U雙核2.4G，最大睿頻3.0G。

詳細規格

尺寸規格

Mini-ITX構架，170mm*170mm
小體積，全功能，超薄



音頻接口

集成Realtek ALC662 HD數字音頻解碼器

支持Line-In,Line-out,MIC-in接口，配備前置插針引腳。支持3W/5W功放喇叭

處理器

Haswell-U，4代5代 I3/I5/I7。

I/O擴展

2*USB3.0，6*USB2.0.6*RS232 COM，1*RS485。

支持COM口5V/12V起電。

可選支持OPS擴展

芯片組

Haswell-U高速芯片組

系統監測/看門狗

支持CPU溫度檢測、風扇轉速，系統溫度。

內存

1* SO-DDR3L 1600內存，最大支持8G

擴展總線

2* Mini-PCIE擴展槽 ，支持WIFI/3G/MSTA/GPS

顯示接口

集成HD4400顯示核心，支持動態內存分配（DVMT），支持HDMI、VGA.LVDS,支持三屏顯示。HDMI支持4K極清
支持雙八24位LVDS。

運行環境

電源：DC 12V/19V電源

工作溫度：-10~60度

相對濕度：5%~95%，無冷凝。

硬盤存儲

2*SATA3.0，1*MSATA3.0

BIOS

AMI BIOS，支持寫保護。上電開機，定時開機，遠程開關機設備智能識別

網絡接口

1*Realtec8111F千兆接口，支持網絡喚醒。可選支持雙網

操作系統
Windows WIN7/8/10,LInux

硬件特性

圖型顯示

描述

顯示芯片及核心

HD Graphics (Sandy Bridge)

接口類型

VGA

DB15接口

LVDS

1*30Pin插座 （24bit）雙通道

HDMI

有

顯示模式

雙顯

支持雙顯模式（復制模式、擴展模式）（DOS單顯）

    接口定義

1*12PIN VGA排針定義：



1*30 PIN LVDS CONNECTOR

PIN 定義：

背光電源接口定義BKLT-CON：

工作電壓選擇插針VCC_SEL：

Pin

Define

1-2

3.3V

3-4

5V

5-6

12V







Audio

描述

音頻編解碼器

Realtek ALC662

板載音頻插針

Pin#

Signal

Pin#

Signal

1

MIC2_L

2

AGND

3

MIC2_R

4

-ACZ_DET_F

5

LINE2_R

6

Mic2-JD

7

FAUDIO_JD

8

9

LINE2_L

10

Line2-JD

插針類型

2.54mm 2*5pin header

內置功放插針（JAMP）

 Pin

1

2

3

4

Signal

  L+

  L-

  R-

  R+

LAN

描述

網卡芯片

Realtek RTL8111F

       功能

10/100/1000Mbps自適應，支持PXE引導，支持遠程喚醒.

     接口類型

RJ45

     網卡燈定義

自定義

注意事項

USB2.0

描述

接口類型

USB2.0/1.1 接口

后置接口

4

     前置插針

USB  PIN 定義：

1. VCC        2. VCC

3. DATA0-     4. DATA1-

5. DATA0+    6. DATA1+

7. GND       8. GND

9. NC(CUT)   10. GND

     接口及插針類型

2*5Pin header/2.54mm

注意事項

硬盤接口

描述

接口類型

1*SATA3.0 Port；

硬盤供電接口定義

（SATA PWR）

Pin#

Signal

1

12V

 2

GND

3

GND

4

5V

     注意事項

COM

描述

COM功能

6個串口.COM1/2的第9腳可以通過JCOM1/JCOM2改變跳線帽設置，選擇第九腳輸出 +5V或者 +12V電壓;

JPCOM2

COM2第九腳帶電

 1-2

   5V

 3-4

  12V

 5-6

 NORMAL

JPCOM1

COM1第九腳帶電

  1-2

     5V

  3-4

    12V

  5-6

   NORMAL

 COM1/2插針定義

   全信號RS232  2*5PIN（標準RS232）:

Pin#

Signal

Pin#

Signal

1

DCD1_R

2

RXD1_R

3

TXD_R

4

DTR1_R

5

GND

6

DSR1_R

7

RTS1_R

8

CTS1_R

9

RI1_R

10

COM 3-6插針定義

PIN

Signal

PIN

S

1

COM3_DCD

2

COM3_RXD

3

COM3_TXD

4

COM3_DTR

5

GND

6

COM3_DSR

7

COM3_RTS

8

COM3_CTS

9

COM3-RI

10

NC

11

COM4_DCD

12

COM4_RXD

13

COM4_TXD

14

COM4_DTR

15

GND

16

COM4_DSR

17

COM4_RTS

18

COM4_CTS

19

COM4-RI

20

NC

21

COM5_DCD

22

COM5_RXD

23

COM5_TXD

24

COM5_DTR

25

GND

26

COM5_DSR

27

COM5_RTS

28

COM5_CTS

29

COM5-RI

30

NC

31

COM6_DCD

32

COM6_RXD

33

COM6_TXD

34

COM6_DTR

35

GND

36

COM6_DSR

37

COM6_RTS

38

COM6_CTS

39

COM6-RI

40

NC



COM 2-RS485設置

 COM2

     JP9

   JP10

  JP11

 RS232

 1-3   2-4

  1-3   2-4

   1-2

 RS422

 3-5   4-6

  3-5   4-6

   3-4

 RS485

 3-5   4-6

  3-5  4-6

   5-6

 COM2

      PIN

 RS485

 1(TXD)  2(RXD)

 RS422

 1(TXD-)  2(TXD+)

 3(RXD+)  4(RXD-)

   供電類型及模式

有

   插針及接口類型

2*5pin

HDMI插針

描述

     插針定義

Pin#

Signal

Pin#

Signal

1

TMDS_TX2P

2

TMDS_TX1P

3

TMDS_TX2N

4

TMDS_TX1N

5

GND

6

GND

7

TMDS_TX0P

8

TMDS_TXCP

9

TMDS_TX0N

10

TMDS_TXCN

11

GND

12

HDMI_5V

13

DDC_CLK_HDMI

14

HDMI_5V

15

DDC_DATA_HDMI

16

HPD_HDMI

     注意事項

其它板載插針

描述

Front                                                                                                      panel

 定義

Pin#

Signal

Pin#

Signal

1

+HDLED（VCC）

2

+PLED(VCC)

3

GND

4

GND

5

RST_SW

6

PW_BN

7

GND

8

GND

9

NC

10

    HDD Active LED：1，3    Power Button： 6，8

    Power  LED：2，4       Reset Button： 5，7

插針類型

2.54mm  /2*5Pin插針

  BKLT - CTRL

LVDS亮度調節定義

Pin#

Signal

1

 GND

 2

 SW

3

 DOWN

4

 UP

Clear CMOS

定義

 Clear-CMOS跳線及定義:

Pin

NA

   Short

Define

Normal

Clear CMOS

CPUFAN

數量

2

上電開機 插針AUIO-SW

定義

Pin

1-2

2-3

Define

Normal

   上電開機

電源接口

  4 pin

電源接口



                1/2  GND

                3/4  12V/19V

可選支持OPS擴展

可擴展OPS接口




免責聲明：該文由深圳市研盛芯控電子技術有限公司發布，該文觀點僅代表作者本人，數字展示在線系信息發布平臺，數字展示在線僅提供信息存儲空間服務。

QM9400-I3-4010U/4005U

品牌：研盛
價格：730
描述：
QM9400/QM9500是一款DC超薄、高速度的主板。基于intel Haswell-U平臺。支持4代和5代I3/I5/I7系列CPU。主要應用于金融、零售、一體機、廣告機、工控機等領域
