品牌：Hangalaxy
型號：PLC光分路器
　　　Hangalaxy PLC光分路器線材
簡介：華光昱能Hangalaxy的PLC光分路器具有優越的光學性能，穩定性和可靠性高，能符合不同環境中的各種應用要求。產品按不同應用場合分為:裸纖式光分路器；微型封裝光分路器；分支器型光分路器；盒式封裝光分路器；機架式光分路器；托盤式光分路器；插片式光分路器。目前主要應用于FTTX網絡布置、光無源網絡、有線電視線路中。

Hangalaxy PLC光分路器線材詳細參數

產品光學參數規格

參數(Parameter)	單位(Unit)		1×2	1×4	1×8	1×16	1×32	1×64	2×2	2×4	2×8	2×16	2×32	2×64
	U級(Upstage Grade)
插入損耗在常溫 (Insertion Loss at 23℃)	最大值(Max)	dB	3.5	6.8	9.9	13.2	16.3	19.6	3.8	7.1	10.2	13.5	16.6	19.9
損耗均勻性 (Channel Uniformity)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.50	2.00	0.80	0.80	0.80	1.00	1.50	2.00
波長相關損耗(WDL)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.00	1.00	0.80	0.80	0.80	1.00	1.00	1.00
偏報相關損耗 (PDL)	最大值(Max)	dB	0.20	0.30	0.30	0.30	0.30	0.50	0.20	0.30	0.30	0.30	0.30	0.50
	A級(Advanced Grade)
插入損耗在常溫 (Insertion Loss at 23℃)	最大值(Max)	dB	3.7	7.0	10.1	13.4	16.6	19.9	4.0	7.3	10.4	13.7	16.9	20.2
損耗均勻性 (Channel Uniformity)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.50	2.00	0.80	0.80	0.80	1.00	1.50	2.00
波長相關損耗(WDL)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.00	1.00	0.80	0.80	0.80	1.00	1.00	1.00
偏報相關損耗 (PDL)	最大值(Max)	dB	0.20	0.30	0.30	0.30	0.30	0.50	0.20	0.30	0.30	0.30	0.30	0.50
	P級(Premium Grade)
插入損耗在常溫 (Insertion Loss at 23℃)	最大值(Max)	dB	3.9	7.2	10.3	13.6	16.9	20.2	4.2	7.5	10.6	13.9	17.2	20.5
損耗均勻性 (Channel Uniformity)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.50	2.00	0.80	0.80	0.80	1.00	1.50	2.00
波長相關損耗(WDL)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.00	1.00	0.80	0.80	0.80	1.00	1.00	1.00
偏報相關損耗 (PDL)	最大值(Max)	dB	0.20	0.30	0.30	0.30	0.30	0.50	0.20	0.30	0.30	0.30	0.30	0.50
	S級(Standard Grade)
插入損耗在常溫 (Insertion Loss at 23℃)	最大值(Max)	dB	4.1	7.4	10.5	13.8	17.2	20.5	4.4	7.7	10.9	14.1	17.5	20.8
損耗均勻性 (Channel Uniformity)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.50	2.00	0.80	0.80	0.80	1.00	1.50	2.00
波長相關損耗(WDL)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.00	1.00	0.80	0.80	0.80	1.00	1.00	1.00
偏報相關損耗 (PDL)	最大值(Max)	dB	0.20	0.30	0.30	0.30	0.30	0.50	0.20	0.30	0.30	0.30	0.30	0.50
工作波長 (Operating wavelength)	nm		1260～1650
回波損耗 (Return Loss)	最小值(Min)	dB	55
方向性 (Directivity)	最小值(Min)	dB	55
Remark: 1.以上參數不包括連接器。 2.帶連接器時插損規格增加0.2dB。 3.每增加一個適配器時，插入耗損規格在上面的基礎上增加0.2dB。

產品尺寸表

1.裸纖式PLC

參數/(Parameter)	單位/(Unit)	1×2	1×4	1×8	1×16	1×32	1×64
裸纖型光分路器 (Basic Type PLC Splitter)	（高×寬×長）（H×W×L）mm	4×4×40			4×4×50	4×7×55	4×12×60
參數/(Parameter)	單位/(Unit)	2×2	2×4	2×8	2×16	2×32	2×64
裸纖型光分路器 (Basic Type PLC Splitter)	（高×寬×長）（H×W×L）mm	4×5×50		4×7×65			/

2.微型封裝PLC

參數/(Parameter)	單位/(Unit)	1×2	1×4	1×8	1×16	1×32	1×64
微型模塊式光分路器 (900um SFF Type PLC Splitter)	（高×寬×長）（H×W×L）mm	4×7×50		4×7×55	4×12×60	6×20×80	6×40×100
參數/(Parameter)	單位/(Unit)	2×2	2×4	2×8	2×16	2×32	2×64
微型模塊式光分路器 (900um SFF Type PLC Splitter)	（高×寬×長）（H×W×L）mm	4×7×65			6×20×80	6×20×100	6×40×100

3.分支器型PLC

參數/(Parameter)	單位/(Unit)	1×2	1×4	1×8	1×16	1×32	1×64
分支器型光分路器 (900um Fan-out Type PLC Splitter)	（高×寬×長）（H×W×L）mm	4×4×40			4×4×50	4×7×55	4×12×60
參數/(Parameter)	單位/(Unit)	2×2	2×4	2×8	2×16	2×32	2×64
分支器型光分路器 (900um Fan-out Type PLC Splitter)	（高×寬×長）（H×W×L）mm	4×4×50		4×7×65			4×12×60

4.盒式封裝PLC

參數/(Parameter)	單位/(Unit)	1×2	1×4	1×8	1×16	1×32	1×64
盒式光分路器 (Cassette Type PLC Splitter)	（高×寬×長）（H×W×L）mm	10×80×100			18×80×120	18×115×140
參數/(Parameter)	單位/(Unit)	2×2	2×4	2×8	2×16	2×32	2×64
盒式光分路器 (Cassette Type PLC Splitter)	（高×寬×長）（H×W×L）mm	10×80×100			18×80×120	18×115×140

5.機架式PLC

參數/(Parameter)	單位/(Unit)	1×2	1×4	1×8	1×16	1×32	1×64
機架式光分路器 (Rack Type PLC Splitter)	（高×寬×長）（H×W×L）mm	482×240×45					482×240×89
參數/(Parameter)	單位/(Unit)	2×2	2×4	2×8	2×16	2×32	2×64
機架式光分路器 (Rack Type PLC Splitter)	（高×寬×長）（H×W×L）mm	482×240×45					482×240×89

6.托盤式PLC

參數/(Parameter)	單位/(Unit)	1×2	1×4	1×8	1×16	1×32	1×64
托盤式光分路器 (Tray Assembly Type PLC Splitter)	（高×寬×長）（H×W×L）mm	345×195×25				345×195×50
參數/(Parameter)	單位/(Unit)	2×2	2×4	2×8	2×16	2×32	2×64
托盤式光分路器 (Tray Assembly Type PLC Splitter)	（高×寬×長）（H×W×L）mm	345×195×25				345×195×50

7.插片式PLC

參數/(Parameter)	單位/(Unit)	1×2	1×4	1×8	1×16	1×32	1×64
插片式封裝光分路器模組 (Flat Quick-Connect Termination Type PLC Splitter Module)	（高×寬×長）（H×W×L） mm	130×100×25			130×100×50	130×100×76 130×100×102	130×100×154
參數/(Parameter)	單位/(Unit)	2×2	2×4	2×8	2×16	2×32	2×64
插片式封裝光分路器模組 (Flat Quick-Connect Termination Type PLC Splitter Module)	（高×寬×長）（H×W×L） mm	130×100×25			130×100×50	130×100×76 130×100×102	130×100×154 130×100×206

Hangalaxy PLC光分路器線材概況

PLC光分路器是基于平面光波導技術和高精度對準制程的光功率分路器，能將一路或兩路光均勻地分成多路光，通常用lxN或2xN表示。分光的功能通過芯片集成方式一次完成，芯片兩端再通過耦合輸入和輸出的光纖陣列實現光纖連接。

特性

低插入損耗
低偏振損耗
寬的工作波長
寬的操作溫度
高穩定性和可靠度
符合國際標準Telcordia GR-1209及GR-1221標準
符合國家標準YD/T 2000.1-2009標準(通過泰爾產品認證)

用途
PLC光分路器主要應用于:光纖接入網；無源光纖網絡；有線電視網絡；數字通信。

圖一：機架式PLC采用金屬盒體封裝，可安裝于19英寸1U標準機柜內，一般為成端型。主要應用于光纜配線箱、光纖配線架等。

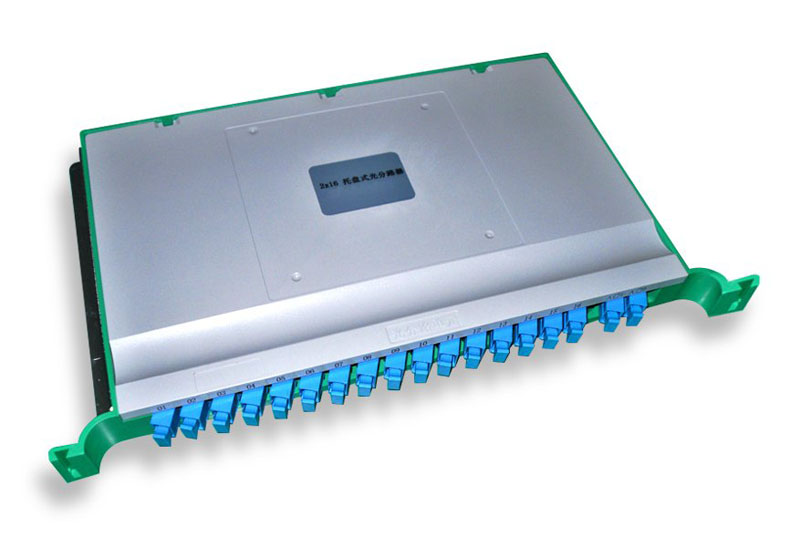

圖二：托盤式PLC使用塑料盒封裝，端口采用成端。一般有斜角卡式安裝適配器。主要應用于配線架、光纜交接箱、光纜交接箱等。

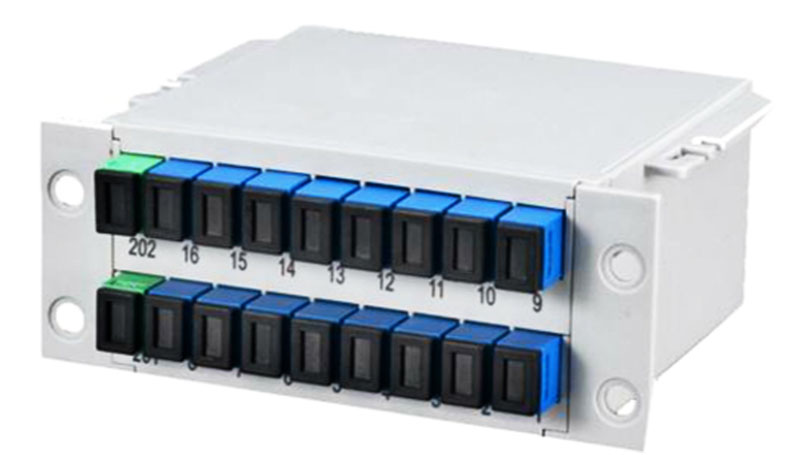

圖三：插片式PLC使用ABS塑料盒封裝，端口采用成端式。主要安裝在光纖交接箱、光纖分歧箱。

圖四：模塊型PLC使用ABS塑料盒封裝，端口采用尾纖引出。出纖套管是0.9mm、2.0mm、3.0mm三種。主要應用于光纖分配箱、機架。

更多Hangalaxy線材更多>>

MPO/MTP預端接主干光纜
華光昱能Hangalaxy MPO預端接光纜有利于快速部署的數據中心和光纖基礎設施環境。跨越于MDA，HDA與EDA區域間模塊盒或扇出光纜的連接，其高效的即插即用架構大大地降低了初始安裝和日常維護成本。

華光昱能公司可以根據用戶不同配置要求，為客戶提供各種非轉接多模萬兆MPO光纖跳線，12芯的光纖光纜類型有帶狀光纜與∮3.0mm束狀光纜或∮2.0mm迷你束狀光纜。客戶可以指定連接頭類型MPO或MTP，也可以自由選擇多模萬兆MPO光纖跳線的長度及其他配置。產品皆符合Telcordia-GR-326、IEC標準及Rohs要求。
MPO/MTP光纖配線箱
MPO光纖配線箱光纖配線架，用于數據中心MDA、IDA或HDA配線區域光纖主干連接及配線管理，安裝于19英寸機架及機柜中,便于集中管理，可安裝預連接MPO轉接模塊。
MPO/MTP光纖配線盒
Hangalaxy品牌MTP/MPO配線盒是一種專門用于裝配在配線架里的19英寸的配線盒，主要用于10G/40G/100G以上高速光纖網絡，其集中儲存與管理MPO跳線及相應數量的適配器，可以容納兩條12芯MPO跳線，轉接LC, SC,FC等連接器，在高密度布線環境中應用廣泛。為本地環境中的光網絡基礎設施提升布線密度，節省布線空間，方便故障排除和重新配置，減少安裝時間和成本，提高安全系數。
HDMI2.0傳輸系統
華光昱能Hangalaxy品牌HDMI傳輸系統2.0版本帶寬18Gbps，支持4K@60hz，3D音視頻信號無壓縮傳輸，4:4:4取樣。傳輸距離最長100米。

即插即用，無需外接電源，支持熱拔插。
信號原葆真，零衰減，視聽效果佳。
抗電磁射頻干擾性能強。
線纜更細，更輕，更柔，可繞手指。
兩個接口，傳輸鏈路更穩定，是目前市場上施工最便捷、高效、穩定的長距離超高清互連解決方案。
HDMI1.4傳輸系統
華光昱能Hangalaxy品牌HDMI傳輸系統1.4版本帶寬10.2Gbps，支持4K@30Hz，3D音視頻信號無壓縮傳輸，4:4:4 取樣。傳輸距離最長300米。
產品即插即用，無需外接電源，支持熱拔插。
信號高保真，零衰減，視聽效果佳。
抗電磁射頻干擾性能強。
線纜更細，更輕，更柔，可繞手指。
兩個接口，傳輸鏈路更穩定，是目前市場上施工最便捷、高效、穩定的長距離、超高清互連解決方案。
USB3.0高速數據線-HU3系列
華光昱能Hangalaxy品牌USB3.0有源高速數據線HU3系列采用光纖取代銅線作為傳輸介質，最高傳輸速率為5Gbps。在不增加任何中繼設備的情況下，最大傳輸距離可達100米。
HU3系列完全兼容USB3.0規范，搭配適配器可向下兼容USB2.0/1.1設備。
