DK517 規格表
咨詢熱線/微信：15002707233 （殷女士） QQ：2853503326
|
項目 |
|
|
說明 |
|
|
|
|
|
|
|
1. |

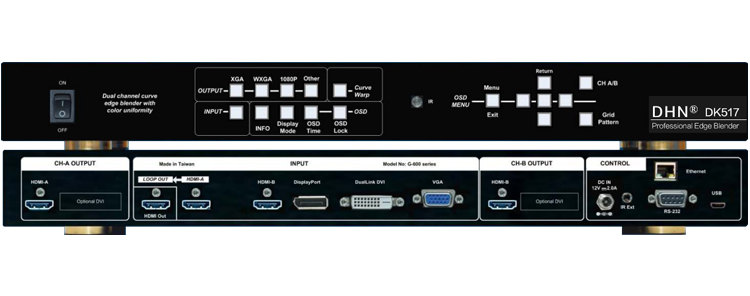

輸入接口: 2x HDMI, 1x DualLink DVI, 1xVGA, 1x DisplayPort。 |
|
|
|
2. |
HDMI、DualLink DVI 及 DisplayPort 輸入接口支持 1920x1200、4k/2k |
|
|
輸入及輸出 |
|
|
@30Hz、 WQXGA & 3840x1080 @60Hz 無壓縮輸入訊號。 |
|
|
3. |
影像輸出: 2x HDMI，輸出分辨率: 720x480、XGA、WXGA、1280x1024、 |
|
|
|
|
|
1366x768、1400x1050、1600x1200、1920x1080 及 1920*1200 等…。 |
|
|
4. |
原始訊號外接回路: 1x HDMI (支持 3840*2160@30Hz 輸出訊號) |
|
|
|
5. |
Micro USB 連接器: 允許用戶通過 PC 工具軟件控制 DK517。 |
|
|
|
6. |
EDID 選擇功能: 可簡化 PC 或視頻源輸出分辨率設置，得到最優化影像。 |
|
|
|
7. |
聲音輸入: HDMI 內嵌音訊 |
|
|
|
8. |
聲音輸出: HDMI 內嵌音訊 |
|
|
|
|
|
|
|
|
1. |
全新 Gwarp 影像調整技術，可做邊角調整、垂直及水平梯形修正、桶型及 |
|
|
|
|
|
柵行調整(Pincushion & Barrel)、不規則曲面調整及影像上下倒置。 |
|
|
2. |
||
|
|
3. |
可利用前面板按鍵或遙控器，執行最少為 2*2，最高達 5*3 個格點的影像幾 |
|
|
影像弧形調整、幾何 |
|
|
何位置調整，并完成曲面無縫拼接融合。 |
|
位置校正及影像融 |
4. |
|
配合計算機工具，可以做不規則形影像調整，最高可達 17*17 個格點，調 |
|
合 |
|
|
整后可將參數儲存于 DK517，然后可以不須使用計算機。 |
|
|
5. |
|
可做多投影機大屏幕的四個邊緣影像融合，融合臺數并無限制。 |
|
|
6. |
簡便的影像融合的調整參數，諸如: 重迭區個別 Gamma 調整.、顏色調整。 |
|
|
|
7. |
|
支持非重迭區暗階精確微調。 |
|
|
8. |
|
可提供個別投影機顏色及白平衡微調功能。 |
|
|
9. |
|
計算機軟件可同時控制多臺處理器。 |
|
|
10. |

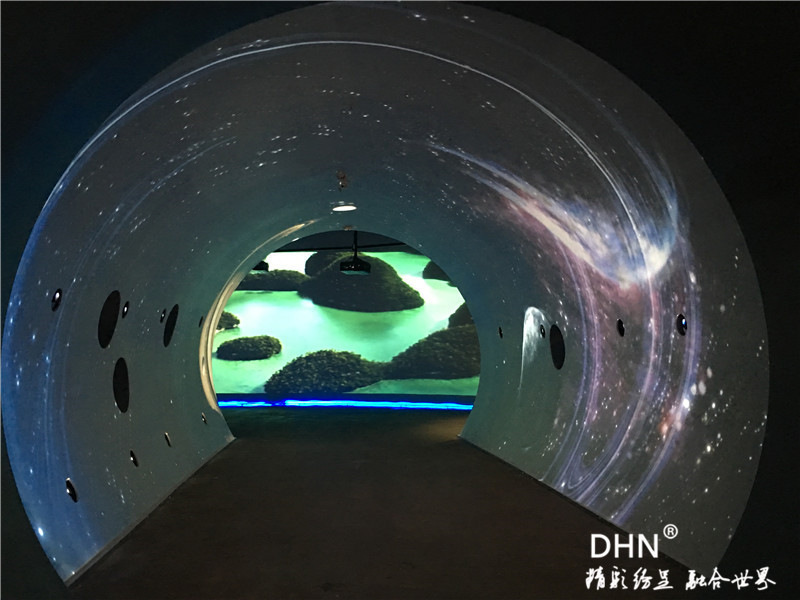

可做影像平面及弧形拼接融合，包含不規則及 360 度圓形無縫拼接融合。 |
|
|
|
|
|
|
|
電視墻功能 |
1. |
可做影像切割、位置指定及重迭區逐點調整。 |
|
|
|
2. |
不須外接計算機、影像分配器或分割器，可直接對輸入訊號做分割處理。 |
|
|
|
3. |
可當作電視墻控制器，最大可支持 15*15(共 225 臺)電視墻。 |
|
|
|
1. |
10-bit 高階處理器 |
|
|
高階 10-bit 圖像處 |
2. |
可做 3D motion adaptive de-interlace |
|
|
理器 |
3. |
斜線防鋸齒處理 |
|
|
|
4. |
電影 3:2/2:2 自動偵測及還原功能. |
|
|
|
5. |
附有完整的影像色彩調整功能，包含亮度、對比、色調、銳利度、RGB 個別 |
|
|
|
|
|
顏色調整、預先設定色溫。 |
|
|
|
|
|
|
|
1. |
自動譯碼各種 3D 訊號源，包含: Blue Ray、STB、多媒體播放器及 PC 等. |
|
|
主動及被動 3D 應用 |
2. |
自動轉換主動式 3D Frame sequential 1080p @120Hz 訊號做被動式 3D |
|
|
|
|
|
顯示。 |
|
|
|
|
|
|
|
3. |
支持 HDMI 1.4a 標準 3D 格式，包含 1080p/24Hz frame packed, Side by |
|
|
|
Side, Top-Bottom，Frame sequential 及 Line interleaved. |
|
|
4. 支持 3840x1080 Full HD Side by side 3D 格式及 SONY 1080i/60Hz |
|
|
|
|
frame packed 3D 格式。. |
|
|
5. 有左右眼同步的特殊設計，提供最舒適不傷眼的 3D 效果。 |
|
|
|
6. |
3D 影像可以做弧形屏幕顯示，也可利用影像堆棧或融合以增大屏幕尺寸。 |
|
|
7. |
轉換藍光機 1080p/24Hz frame packed 3D 或 1080p/120Hz 3D 訊號成 |
|
|
|
XGA/720P @120Hz 3D 供主動式 DLP 3D Ready 投影機使用。 |
|
|
|
|
|
影像旋轉 |
可做影像 180 度倒置及左右對調 |
|
|
|
|
|
|
Gwarp 計算機工具 |
1. |
利用 Micro USB 來連接 PC 與 DK517。 |
|
|
2. |
最高達 17*17 格點幾何調整功能。 |
|
|
3. |
一臺計算機可以調整兩臺投影機。 |
|
|
4. |
調整結果可以儲存到 DK517 運作，然后可以不用再連接計算機。 |
|
|
|
|
|
|
1. |
采用工業標準規格 1U 機殼設計，可裝設于各種工業機箱或機柜。專業及耐 |
|
|
|
久的設計 |
|
|
2. |
|
|
系統控制及整合 |
3. |
全功能的面板控制鍵及遙控器。 |
|
|
4. |
內建網格圖案，以方便各種應用場合。 |
|
|
5. |
簡單易懂的操作接口。 |
|
|
6. |
可以設定機器標識符，以方便作機器個別的控制。. |
|
|
7. |
可儲存 5 種顯示設置，可做系統彈性的應用。 |
|
|
8. |
可利用 RS-232 及 Ethernet (RJ45)， 有線或無線，進行系統及畫面調控 |
|
|
|
|
|
電源供應 |
外接 DC 12V/3A 電源供應器，消耗: 最大 18W |
|
|
|
|
|
|
重量 |
2.35 Kg (機器本體) |
|
|
|
|
|
|
尺寸 |
440mmL x 190mmD x 44mmH |
|
|
|
|
|

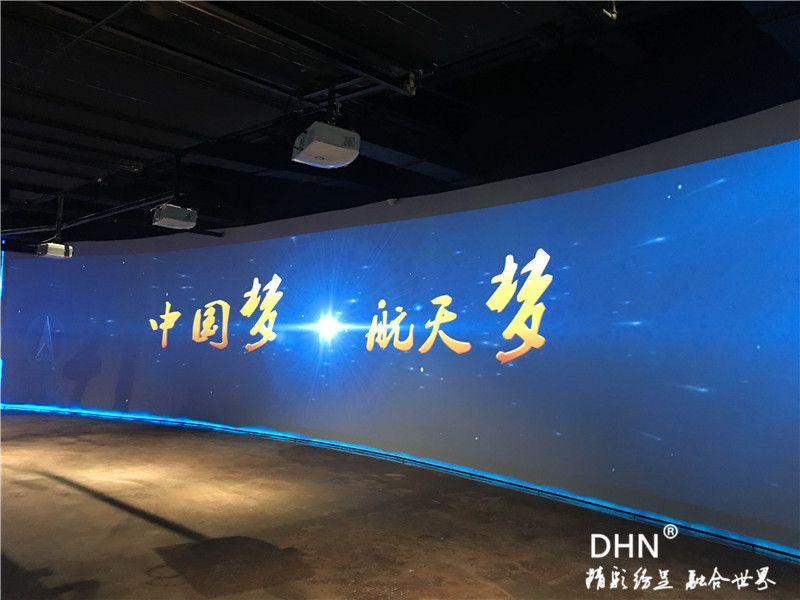

DK517是一臺雙通道融合器，支持 4K/2K 高分辨率信號輸入，可進行多臺投影機平面及弧形幕拼接融合。DK517不需計算機即可完成弧形幕無縫拼接融合，也具備3D譯碼及電視墻功能。
咨詢熱線/微信 ： 158 7290 4025 （殷鑫） 官網地址： www.dhn360.com
先進的幾何調整技術嵌入在DK517。用戶可以使用前面板按鍵、 IR 控制器和 PC 工具執行邊緣融合和 復雜的幾何調整。每個投影機可做獨立顏色 (白平衡) 調整，重迭區域色彩校正，和精確的非重迭區暗階抬升。
使用者可以看到實時的幾何形狀和顏色的調整，得到最優化的結果。 為簡化系統、降低成本及提升可靠度，DK517 設有4K/2K的串接回路，在單一輸入信號源的情況下，不須其他設備，即可利用多臺DK517 來實現高分辨率的大畫面拼接融合。并且它可直接連接 Blue Ray DVD、PC、 Set Top Box 及 Media Player 等各種影音產品，可以做各種彈性的顯示變化。
因不須 PC，提高產品可靠度，減少故障的機會。若用戶習慣于配合計算機的操作環境，DK517 也具備計 算機的操作軟件，用戶在使用計算機操作以后，可以將結果儲存于DK517 里面，然后可以移除計算機。利用DK517，使用者可以將高端投影機，替換成沒有鏡頭移位、 變形處理和邊緣融合的低成本投影機。它提供了簡單、低系統成本、可靠和靈活的解決方案。
