產品概述：

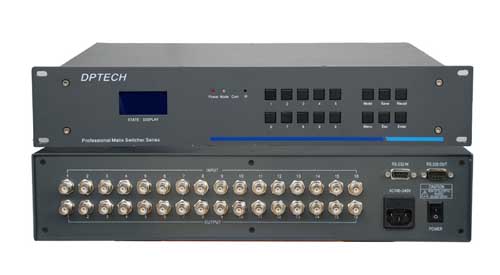

MTVA系列矩陣切換器為AV一體式、分體式視音頻交叉點式矩陣切換器。系列內每種型號包括視頻單元（VIDEO UNIT）和音頻單元（AUDIO UNIT）兩種模塊。模塊之間通過RS-232通信連接，可構成單視頻、單音頻、視頻-單聲道音頻、視頻-立體聲音頻等多種模式。每個模塊可設置設備地址，通過地址區分可分別控制一個系統中多臺設備。該系列產品廣泛的用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。
產品特點：
兼容復合視頻、S－視頻、分量視頻、HDTV、RGsB
超寬帶技術設計，100M視頻帶寬
采用大尺寸 顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，方便切換控制
控制方式：面板、RS-232、紅外遙控（選配）、RS-485（選配）、NET網絡控制（選配），能與第三方控制設備實現遠程控制和智能控制。
視頻和音頻信號可同步切換，也可分開單獨進行切換
通過設置設備地址1-255，可使用同一COM口級聯控制最多255臺矩陣設備
切換狀態液晶顯示，可以從顯示屏上直接看到當前的切換狀態
EXIMIOUS專業控制軟件，可控制矩陣切換、自動循環、定時切換等,多組宏操作和預置調用、儲存功能，可以進行多個輸出或全部輸出的同時切換
更快的通道切換速度，切換延時≤100ns
可機架安裝的標準機箱
多組全局預置，掉電自動保存
MTVA系列(音視頻)產品型號：
MT-404VA MT-804VA MT-808VA MT-1604VA MT-1608VA MT-1616VA MT-2408VA MT-2416VA MT-2424VA MT-3208VA MT-3216VA MT-3224VA MT-3232VA MT-4816VA MT-4832VA MT-4848VA MT-6416VA MT-6432VA MT-6464VA MT-9616VA MT-9632VA MT-9648VA MT-9696VA MT-12816VA MT-12832VA MT-12864VA MT-128128VA MT-19264VA 其他型號均可定制。
MTV系列(單視頻)產品型號：
MT-808V MT-1608V MT-1616V MT-3216V MT-3232V MT-4816V MT-4848V MT-6416V MT-6432V MT-6464V MT-9632V MT-9696V MT-12816V MT-12832V MT-12864V MT-128128V 其他型號設備均可定制。
技術參數及指標:
視頻
增 益： 0 dB
帶 寬： 150 MHz（-3dB），滿載
通道串擾： -50 dB@10 MHz
亮度色度干擾： <-80 dB@1 kHz，滿載
微分相位誤差： 最大 0.1 度，RL=150 Ω
微分增益誤差： 最大 0.1%，RL=150 Ω
典型傳輸延時： 80 ns@2 V p-p，RL=150 Ω
典型切換速度： ≤100 ns
切換類型： 場消隱期間切換
信號類型： 復合視頻
視頻輸入
接 口： BNC或者RCA
最小/最大電平： 模擬信號：0.5 V～2.0 Vp-p（無偏置電平）
額定電平： 1.0 Vp-p
阻 抗： 75 Ω
回波損耗： -30 dB@5 MHz
最大直流偏置： 1.5V
切換類型： 音視頻同步/異步切換
視頻輸出
接 口： BNC或者RCA
最小/最大電平： 模擬信號：0V～2.0 Vp-p（根據輸入信號而定）
額定電平： 1.0 Vp-p
阻 抗： 75 Ω
回波損耗： -30 dB@5 MHz
直流偏置： ±5 mV輸入無偏置電平
切換類型： 音視頻同步/異步切換
音頻信號輸入（僅限-A 型號）
信號類型： 立體聲非平衡
輸入接口： 3p端子排鳳凰接口
最大電平： 在1%總諧波失真條件下>+20dBu
增 益： 0 dB（非平衡）
頻率響應： 20 Hz～22 kHz，±0.05 dB
THD+N： 0.03% @1 kHz 不失真電平
信噪比（S/N）： >90 dB，非平衡輸出，最大輸出（20.2 dBu）
通道隔離度： >80dB@1KHz
串 擾： >80 dB@1 kHz，滿載
立體聲分離度： >80 dB@1 kHz
CMRR（共模抑制比）： >75dB@20hz～20 kHz
輸入阻抗： >47 kΩ（非平衡接法）
音頻信號輸出（僅限-A 型號）
信號類型： 立體聲非平衡
輸出接口： 3p端子排鳳凰接口
最大電平（高阻）： >+21dBu
最大電平（600 Ω）： >+15dBm
頻率響應 ： 15 Hz～200kHz，±0.05 dB
THD+N： 0.03% @1 kHz 不失真電平
信噪比（S/N）： >90 dB，非平衡輸出，最大輸出（20.2 dBu）
通道隔離度： >80dB@1KHz
串 擾： >80 dB@1 kHz，滿載
立體聲分離度： >80 dB@1 kHz
CMRR（共模抑制比）： >75dB@20hz～20 kHz
輸出阻抗： >50Ω（非平衡接法）
控制種類
串行控制接口： RS-232, 9針COM連接口
波特率： 2400,4800,9600,19200
控制協議： 8位；1個停止位；無奇偶校驗位
串行控制口結構： 2=TX，3=RX，5=GND
以太網控制接口： RJ-45 母接口（可選控制接口配件）CAT-5 交叉網線（選配）
以太網控制協議： TCP/IP
以太網控制速率： 10 M 或 100 M，全雙工或半雙工
紅外線遙控器： 選配
PC 控制程序： EXIMOUS Matrix
規格
電 源： 交流85V ～265V ，50 Hz /60 Hz
溫 度： 工作溫度：0°C～+50°C 儲存溫度：-20°C～+70°C
濕 度： 儲存、使用濕度：10% ～ 90%
機架安裝： 19英寸標準U高
機箱尺寸： 48cm×30cm×(8～44)cm (長×寬×高)
防震級別： 紙箱中ISTA/NSTA 1A
平均故障間隔時間： 30,000小時
