朗恒科技HDB-70D 4U機架集中式HDMI延長器用于深圳改革開放展覽館展示方案

編輯:格非兒 文章來源:數字展示在線 發布日期:2019-7-27 7:35:14

  一,應用背景
  今年是我國改革開放40周年,廣東是改革開放偉業的闖路者、排頭兵,深圳是經濟特區建設最成功的范例。為慶祝改革開放40周年,固化改革開放文化符號和精神標識,省委決定設立深圳改革開放展覽館,啟動展覽館籌建工作。展覽館是廣東省和深圳市慶祝改革開放40周年的重點項目。為了更好的展示改革開放的發展歷程,還原史實、以啟后人,充分運用高科技的展覽手段---投影融合、拼接大屏等高清晰顯示更加能夠生動再現改革開放的歷史場景。

朗恒科技HDB-70D 4U機架集中式HDMI延長器用于深圳改革開放展覽館展示方案

  二,需求分析
  工程項目中信號源主機與大屏距離相隔50米遠,需要使用多套高清HDMI延長器遠距離視頻傳輸,經過拼接處理器每個視頻接口延長到拼接屏,要求畫面高清無壓縮,無延時,信號間不干擾,不能有閃屏黑屏現象。設備要上機架,集中供電,統一管理。

  三,解決方案
  深圳市朗恒科技有限公司提供4U機架插卡式多路延長器,15路無壓縮HDMI延長器的發送器或者接收器只需接入一個220V電源,還可以固定于機柜,便于工程的安裝和集中管理。

現場機架圖


  1,投影融合方案結構圖

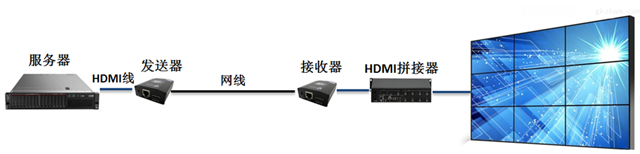

  2,拼接方案結構圖

  現場投影融合展示圖

  現場拼接展示圖

  五,產品圖片

  六,4U機架產品主要特點
  ◆ 標準機箱,可安裝在機房機架中,便于統一管理和維護;
  ◆ 采用模塊化電源設計,維護方便,屏蔽性更好,防止了電源產生的電磁信號干擾模塊組的正常運行;
  ◆  雙風扇設計,有利于散熱,視頻傳輸可靠穩定;
  ◆ 機架最多可同時插入15個模塊;
  ◆ 每個模塊可以相互獨立地在機架上插拔工作;
  ◆ 機架每個槽都支持熱插拔功能;
  ◆ AC 220V供電方式,使系統適用于多種工作環境;
  ◆ 支持多模塊同時工作,極大地提高了系統的應用性;
  ◆ 適用電源波動范圍較大的地區;
  ◆ 全數字,無壓縮、無延時傳輸;
  ◆  傳輸速率高達10Gbps,最高分辨率4K×2K,支持3D。

  七,延長器產品主要特點

  1,全數字,無壓縮、無延時傳輸;
  2,傳輸速率高達10Gbps,最高分辨率4K×2K,支持3D;
  3,長期工作性能穩定,質量可靠。

  八,HDB-70D技術參數

功能

輸入信號數

發送器:一路HDMI

接收器:一路IR

輸出信號數

發送器:一路IR

接收器:一路HDMI

視頻傳輸性能 及接口部分

支持HDMI版本

HDMI1.4

支持HDCP版本

HDCP1.2

HDMI分辨率

1080p/1080i/720p/720i/576p/576i/480p/480i

最高支持4K×2K

支持視頻色彩格式

24位/深色30位/深色36位

支持音頻格式

DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD

最大傳輸速率

10Gbps

輸入輸出TMDS信號

0.5-1.5Vp-p(TTL)

輸入輸出DDC信號

5Vp-p(TTL)

紅外

遙控接口

3.5mm音頻插座

遙控接口

紅外控制信號

電源部分

適應電壓范圍

輸入:AC110V-220V,50/60HZ

輸出:DC5V/3A

功耗

發送器:5W

接收器:5W

屬性

尺寸(長×寬×高)

發送器: 79mm×64mm×26mm

接收器: 79mm×64mm×26mm

外殼

鐵殼

顏色

黑色

操作環境

存儲溫度

-40-80℃

濕度

0-95% (無凝結)

工作溫度

-15℃-55℃
